在真空技術與工業制造領域，真空腔體內部殘余氣體（尤其是水汽）的高性能處理，是獲取并維持高真空環境的核心環節。對于初接觸真空系統的工程師、科研人員而言，“深冷水汽捕集泵”與“冷阱”兩個概念容易混淆。二者雖均基于低溫冷凝的物理原理實現可凝性氣體捕集，但在核心功能、設計初衷、安裝位置及應用場景上存在本質差異。

長流儀器將系統剖析深冷水汽捕集泵與冷阱的核心區別，助力您在實際應用中完成合理的設備選型。

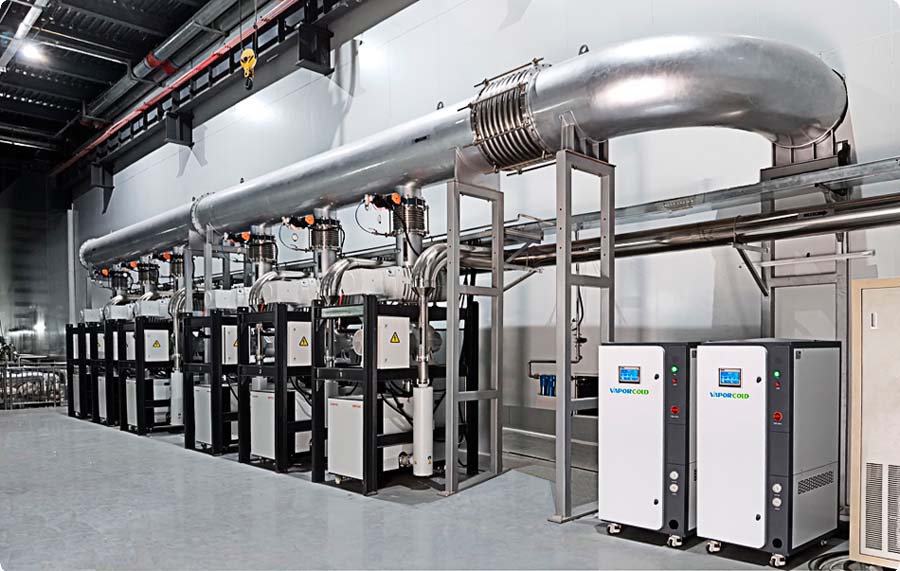

一、什么是深冷水汽捕集泵

深冷水汽捕集泵，業內也常稱水汽捕集泵、低溫水汽捕集器，常以行業標桿品牌Polycold作為代稱，核心功能部件為低溫冷凝盤管。在高真空工藝系統中，真空腔體內的殘余氣體組分里，水汽占比通?？蛇_(dá)60%~90%，其設計初衷正是針對水汽實現定向、高速、大負載的抽除。

工作原理：核心基于低溫凝華捕集機制，通過閉環制冷系統輸出-100℃~-150℃甚至更低的深冷工況，將通有制冷劑的低溫冷凝盤管直接置于真空腔體內部；當腔體內的水汽分子碰撞到低溫盤管表面時，會瞬間從氣態凝華為固態冰，從而被穩定脫除，實現對水汽的“抽除”效果。

核心優勢：對水汽具備突出抽速，可成倍縮短系統抽真空周期，顯著提升目標真空度與真空環境穩定性，是真空鍍膜等對抽氣效率、目標真空度有嚴苛要求工藝的核心提效設備。

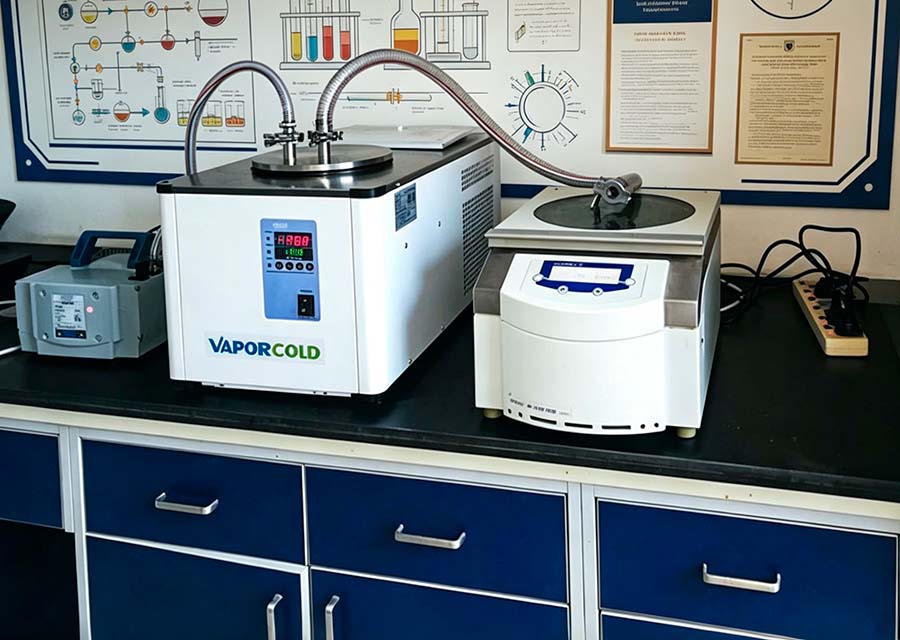

二、什么是冷阱

冷阱，是串聯在真空腔體與真空泵之間的低溫冷凝攔截裝置，核心定位為真空系統的防護屏障。

工作原理：冷阱主體為帶大比表面積冷凝結構的腔體，可通過液氮（-196℃）、干冰-丙酮混合冷媒或機械制冷實現低溫工況；在系統抽氣過程中，從真空腔體流向真空泵的混合氣流需途經冷阱，其中高沸點可凝性蒸汽（如水汽、各類溶劑蒸汽、腐蝕性工藝蒸汽等）會在低溫壁面冷凝/凝華，被攔截在冷阱內部，無法進入下游泵體。

核心功能：核心聚焦于防護與攔截。一是阻擋可凝性、腐蝕性蒸汽進入真空泵，避免泵油乳化變質、泵體內部件被腐蝕，大幅延長真空泵使用壽命；二是可降低真空泵的油蒸汽返流，防止真空腔體內部的樣品、工件被油蒸汽污染，保障工藝潔凈度。

三、深冷水汽捕集泵與冷阱的四大核心區別

盡管二者均基于低溫冷凝原理實現氣體捕集，但在系統定位、設計邏輯與應用價值上差異顯著，核心區別可歸納為以下四大維度：

1、核心目的不同：一個是“主動加速提效”，一個是“被動防御防護”

深冷水汽捕集泵的核心定位是主抽氣級真空泵，核心目的是定向抽除真空腔體內占比高的水汽組分，大幅提升系統對水汽的抽速，縮短抽真空周期，提升目標真空度與工藝穩定性，核心價值是提效增產。

冷阱的核心定位是系統防護附件，核心目的是實現氣流的過濾與攔截，保護下游真空泵不受工藝介質侵蝕，同時阻隔泵油返流污染腔體，核心價值是安全防護，而非提升抽氣效率。

2、安裝位置不同：一個是“深入腔體核心”，一個是“扼守管路咽喉”

深冷水汽捕集泵的冷凝盤管直接安裝于真空腔體內部（或高真空閥上游的腔體側），直面真空腔的核心工藝空間；這種無流阻的安裝方式，使其流導幾乎不受限制，水汽分子可直接碰撞到低溫盤管表面被瞬時捕集，因此能發揮出優異的抽氣效率。

冷阱需串聯安裝在真空腔體與真空泵之間的抽氣管路中，是氣流的必經通道；這種安裝方式?jīng)Q定了其必然會增加管路流阻，降低系統實際抽速，屬于以犧牲部分抽氣效率為代價，換取系統與設備的防護安全。

3、制冷方式及溫度管理不同

深冷水汽捕集泵普遍采用閉環機械壓縮式制冷系統，配套環保混合制冷劑，插電即可實現長期連續、穩定的深冷工況，工作溫度通常穩定控制在-100℃~-150℃區間；主流機型均配備自動化霜功能，無需人工頻繁干預，可適配工業化大規模連續生產的需求。

冷阱的制冷模式更具場景分化：實驗室常用冷阱多采用液氮、干冰等消耗性冷媒，需人工定期補充，無法長期連續穩定運行；工業級機械制冷冷阱雖可實現連續工作，但結構設計更偏向大容污量，以應對高濃度可凝性蒸汽的工況，冰層積聚后需停機化霜、人工清理，自動化程度普遍低于水汽捕集泵。

4、捕集對象不同

深冷水汽捕集泵的捕集能力具有高度專一性，核心針對真空系統中占比高的水汽實現穩定、大流量捕集，對氮?dú)?、氧氣等低沸點難液化氣體無明顯抽除效果。

冷阱的捕集能力具有多類型適配性，除水汽外，可攔截各類溶劑蒸汽、酸堿腐蝕性蒸汽、油蒸汽等多種高沸點可凝性氣體，適配多組分復雜工藝氣流的過濾需求。

四、如何根據需求進行選擇？

選擇深冷水汽捕集泵的場景：若您的應用場景為真空鍍膜（蒸發鍍、磁控濺射、光學鍍膜等）、半導體封裝制造、卷繞鍍膜、大型空間環境模擬等高真空工藝，核心痛點為抽真空周期長、水汽殘留導致產品良率下降、產能無法提升，特別是高濕環境下水汽抽除效率不足的問題，水汽捕集泵是解決此類需求的核心設備。

選擇冷阱的場景：若您的應用場景為實驗室冷凍干燥、旋轉蒸發、真空濃縮，或是化工、醫藥行業中需抽除含大量各類溶劑組分、腐蝕性介質的真空工藝，核心需求為防止真空泵油快速乳化、泵體腐蝕損壞，或是避免泵油返流污染樣品，冷阱是此類場景的重要防護裝置。

總而言之，深冷水汽捕集泵是為真空系統提效增產而生的核心抽氣設備，冷阱是為真空系統安全防護而設的管路攔截裝置。清晰厘清二者的核心定位與功能邊界，才能針對不同的工藝需求合理選型，在保障設備使用壽命與工藝穩定性的同時，充分提升生產與科研的效率。
